시스템 비계

Home 제품개요 시스템 비계

시스템비계는 안전사고를 예방하고
효율적인 공사 관리와 품질 향상에 기여합니다.

    • 시스템비계 설치 동영상 #1

    시스템비계 설치 동영상 #1

    • 시스템비계 해체 동영상 #2

    시스템비계 해체 동영상 #2
안전사고 예방 및
효율적인 공사관리 진행

ABOUT SYSTEM SCAFFOLDING

최근 들어 국내 건축 및 토목공사 현장 규모는 점차 대형화, 복잡화되어 가고있는 추세에 있습니다.
그에 따라 기존 단관 비계보다 가볍고 조립 및 해체가 간편하며, 근로자의 안전 사고를 미연에 방지할 수 있는 제품 및 기공법이 요구되고 있는 것이 현실입니다. 그러나 이에 맞는 제품을 주문하여 제작을 하고 그에 따른 현장 설치 작업은 과다한 권가와 기능 숙련도를 요구함은 물론, 품질의 향상을 보장할 수가 없습니다. 이러한 문제점들은 원활한 공정 계획과 관리, 보다 더 중요한 안전에 크나큰 장애가 되고 있습니다.

시스템(System) 비계는 외부 작업에 사용되는 기존의 단관 비계를 획기적으로 개선하여 안전 사고를 예방하고 또한 효율적인 공사관리를 진행함으로써 이에 수반되는 공사원가 절감 및 공기 단축과 건축물의 품질 향상에 기여코자 합니다.

  • 안전사고
    예방

  • 공사원가 절감 및
    공기 단축

  • 건축물
    품질향상

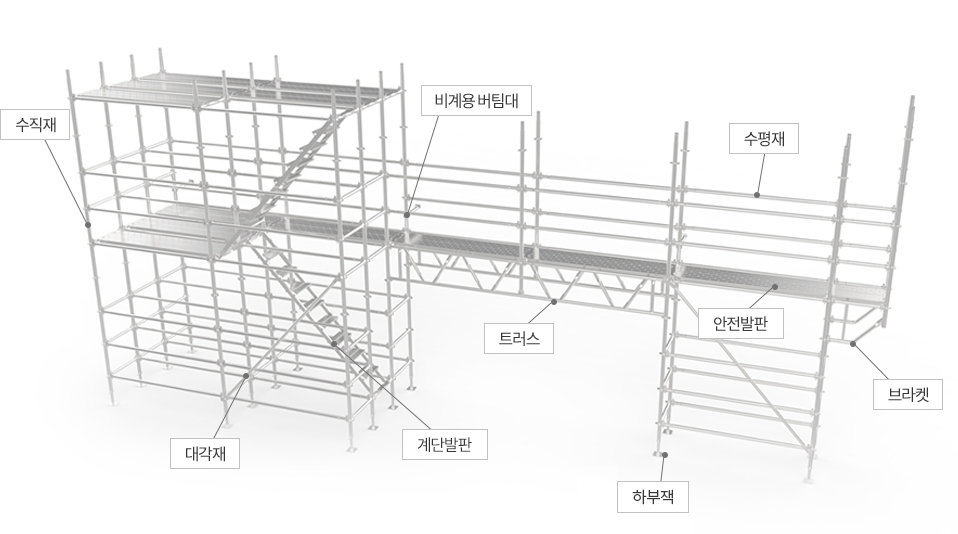

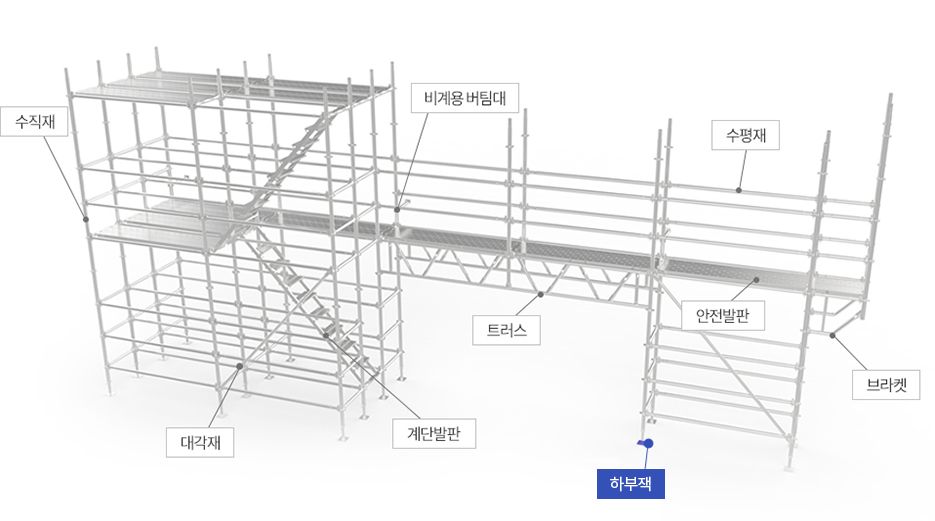

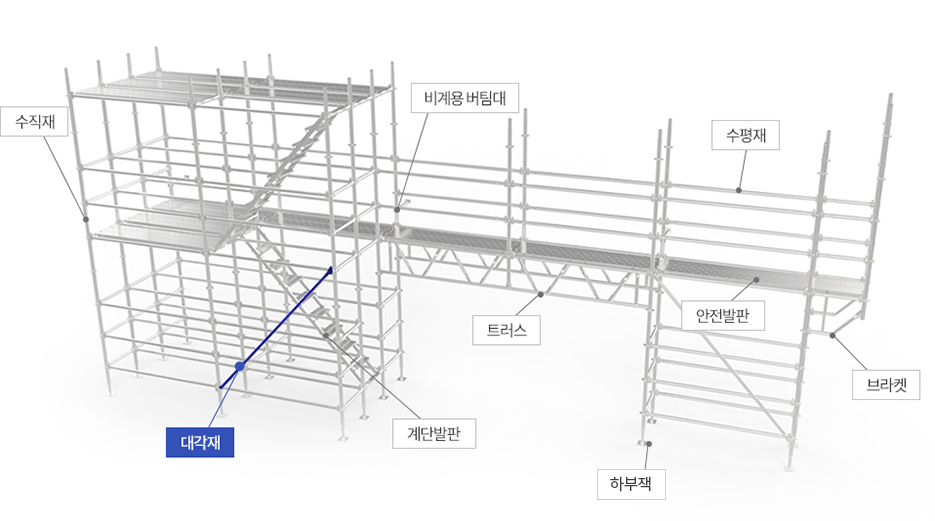

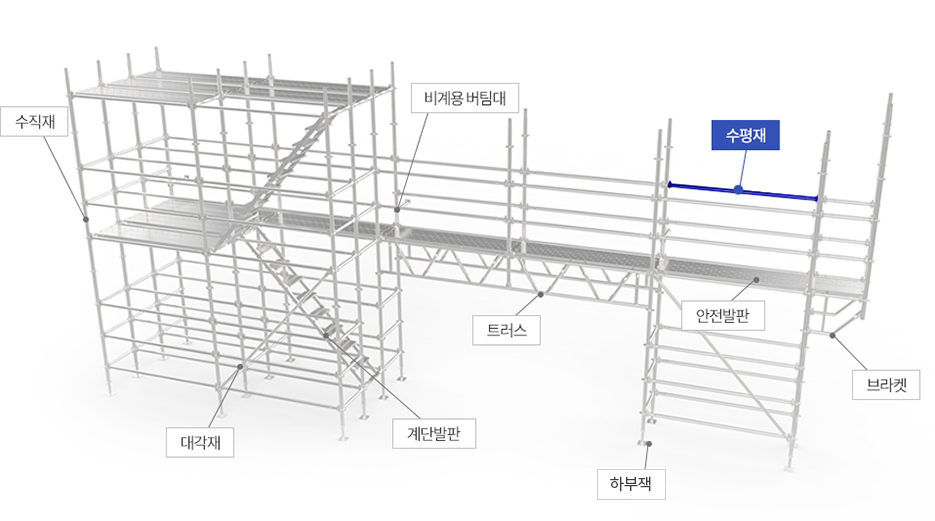

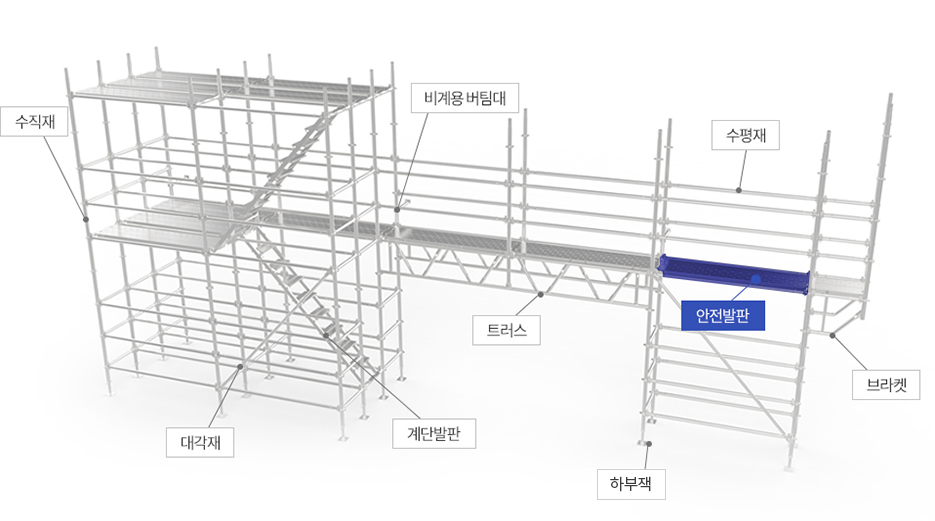

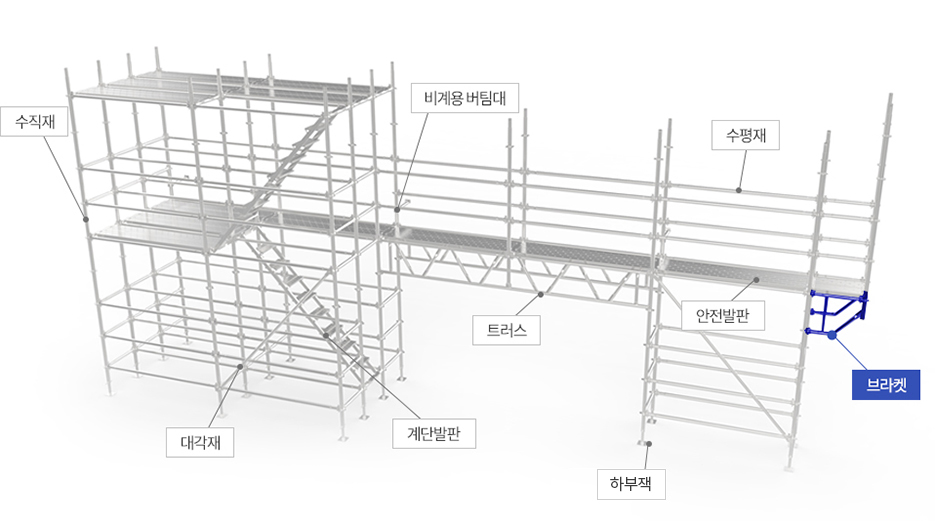

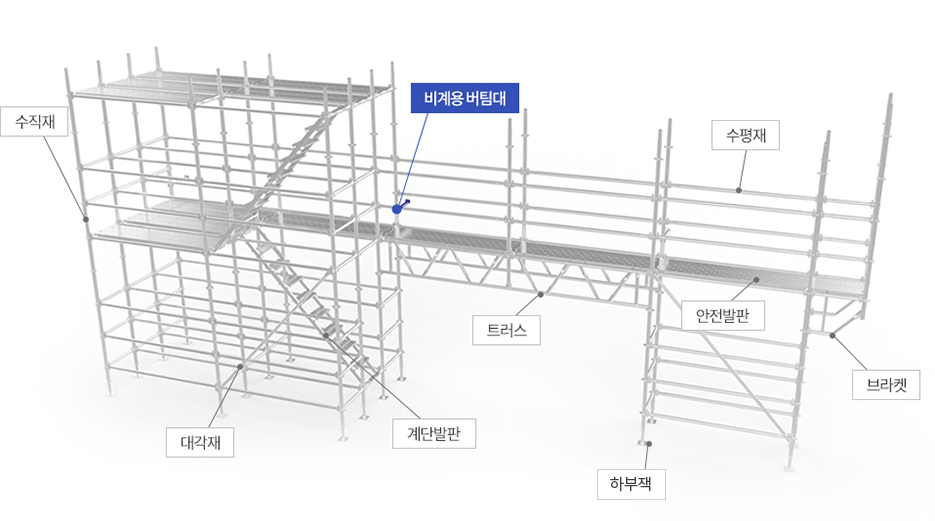

시스템비계 구성

SYSTEM SCAFFOLDING

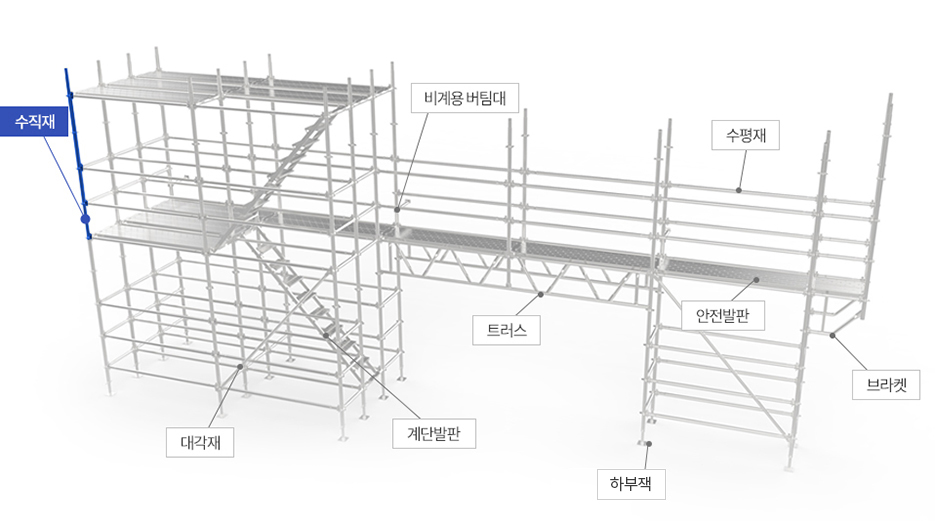

수직재

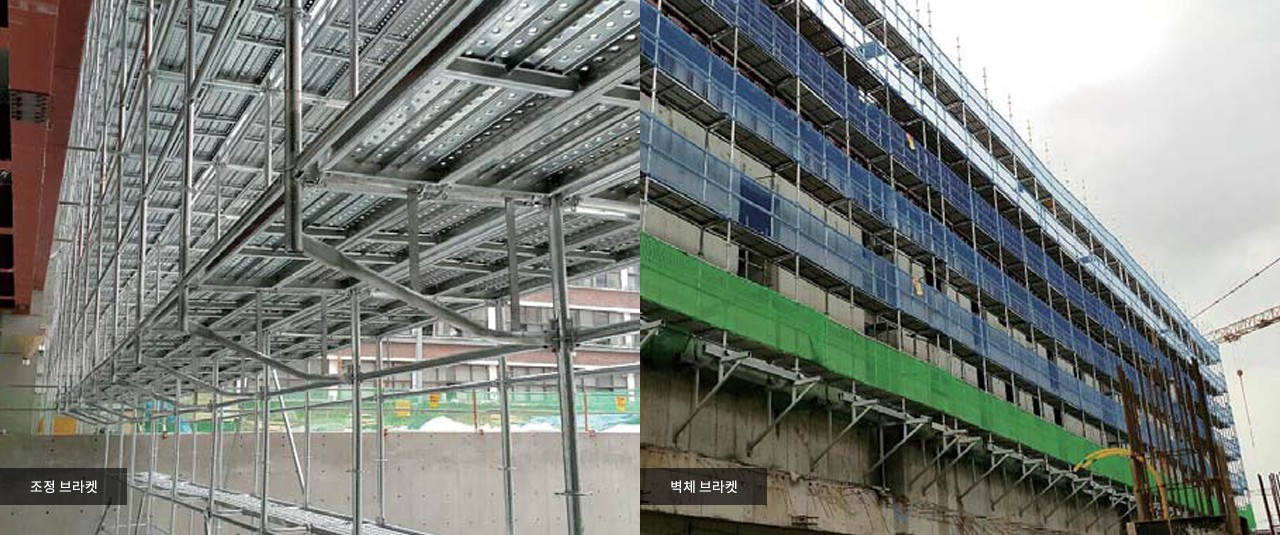

조정브라켓

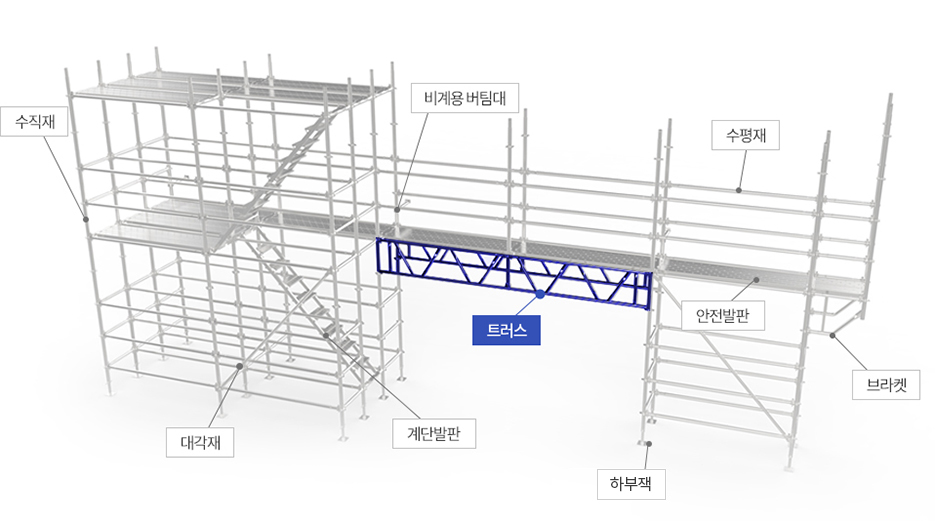

트러스

수평재

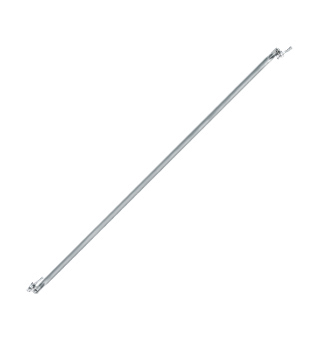

대각재

안전발판

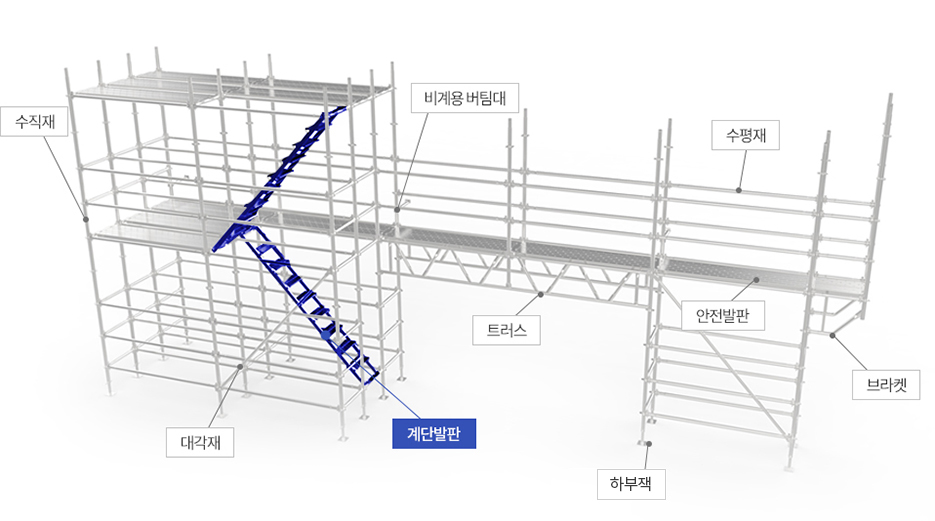

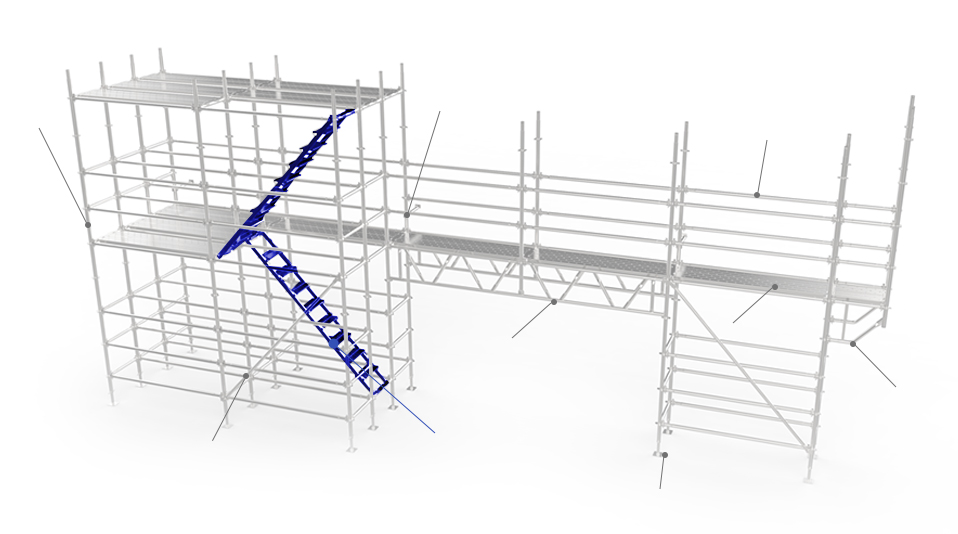

계단발판

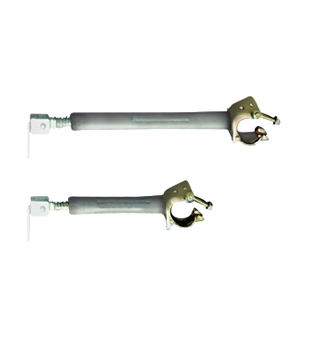

비계용버팀대

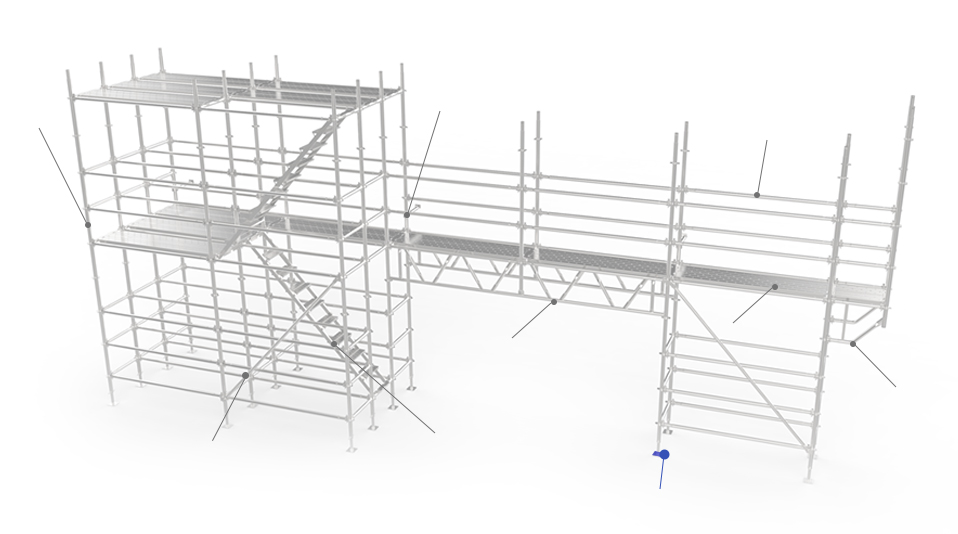

하부잭

상부잭

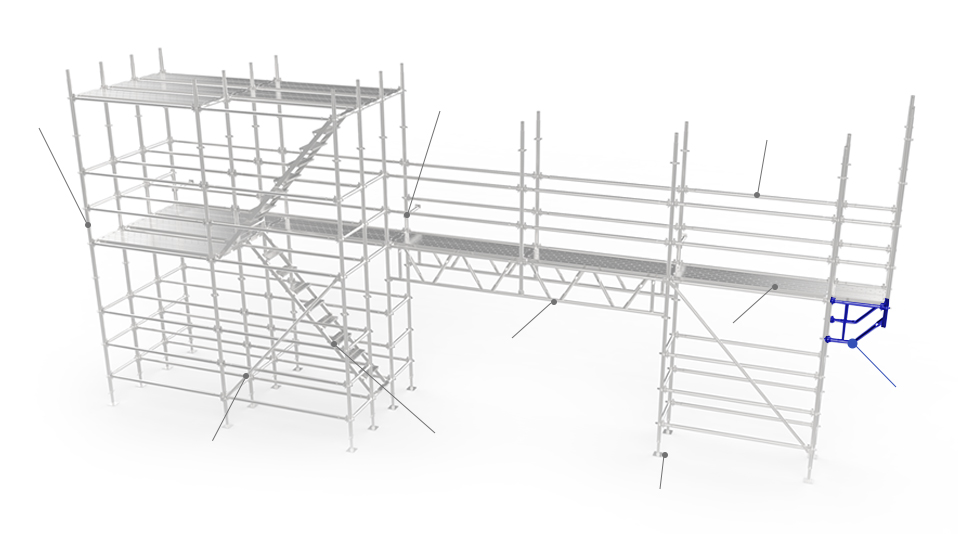

벽체브라켓

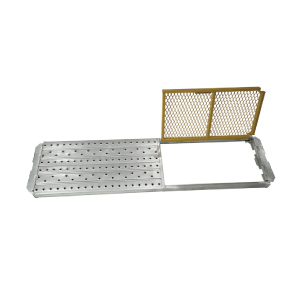

해치발판

수직사다리

수직재

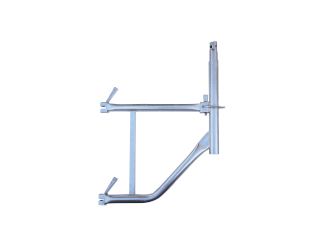

조정브라켓

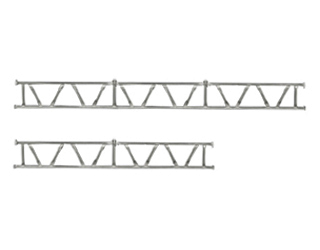

트러스

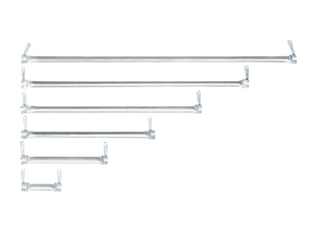

수평재

대각재

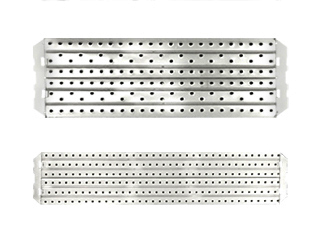

안전발판

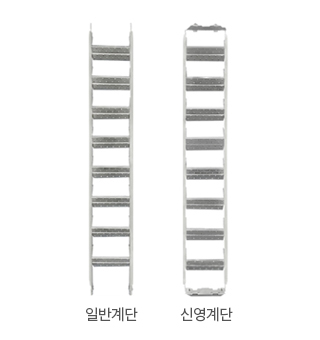

계단발판

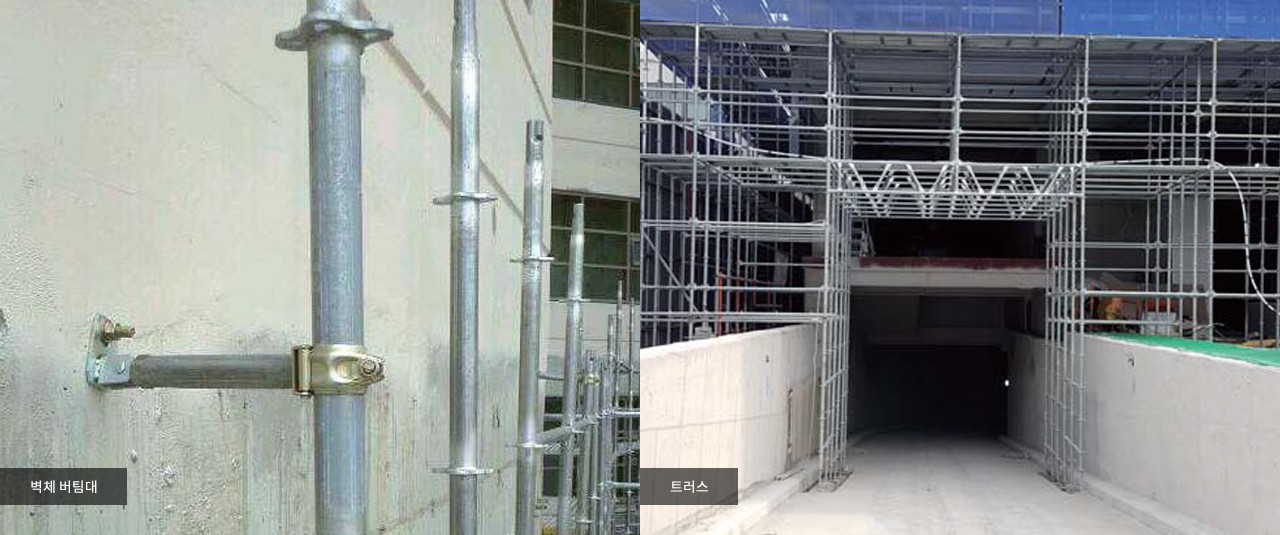

비계용버팀대

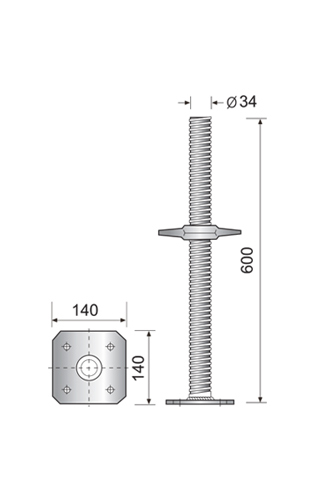

하부잭

상부잭

벽체브라켓

해치발판

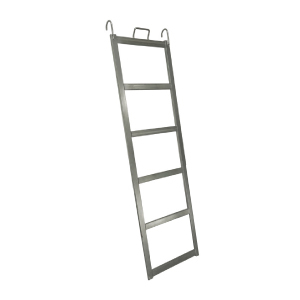

수직사다리

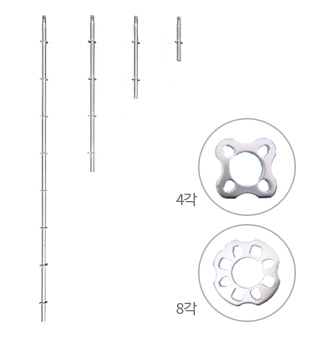

  • 수직재

    Type Size(4각)
    Length(mm) Weight(kg)
    SYP-38 3,800 12.0
    SYP-19 1,900 6.2
    SYP-095 950 3.2
    SYP-04 475 1.8
    Type Size(8각)
    Length(mm) Weight(kg)
    SYP-38 3,800 12.3
    SYP-19 1,900 6.4
    SYP-095 950 3.3
    SYP-04 475 1.8
시스템비계 특징

ADVANTAGE

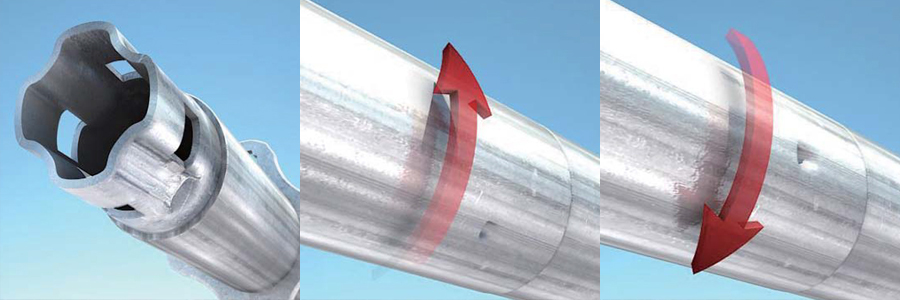

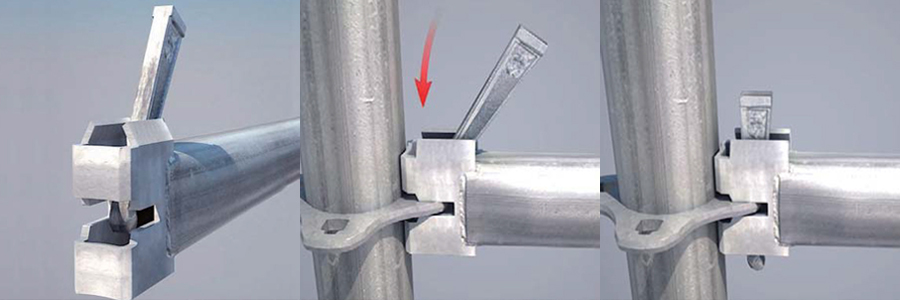

- 웨지 헤드 측면을 곡선 처리하여 수직재와 밀착이 용이하며 한 번의 핀 타격으로 완전 체결이 가능
- 별도의 연결 핀이 필요없고, 방향에 관계없이 한 번 돌려서 견고한 체결이 가능
  • 1
    시스템(System) 비계의 기본 수직재 SV-38자재는 수직 및 수평력, 좌굴에 대하여 안전성을 극대화시켜 설계되었습니다.
  • 2
    높은 강도의 재질(STK490)과 일단의 높이를 1.9로 하여 자재의 하중과 작업자의 안전성을 증가 시켰습니다.
  • 3
    간단한 체결 방식에 의한 조립, 해체가 쉽고 견고하며(설치, 해체시 공기단축) 수직재간 연결시 종래의 연결핀 체결법과는 달리 별도의 커넥터 핀(Connector Pin)이 불필요합니다.
  • 4
    기 시공된 구조물(Slab)상부에 설치시에는 안전성이 매우 뛰어납니다.
  • 5
    제품단위 중량이 최고 12.0kg(기본 수직재 SV-38)을 넘지 않는 경량이므로 작업자의 피로도가 적어 작업의 효율성은 물론 후속공정의 인건비가 절감됩니다.
  • 6

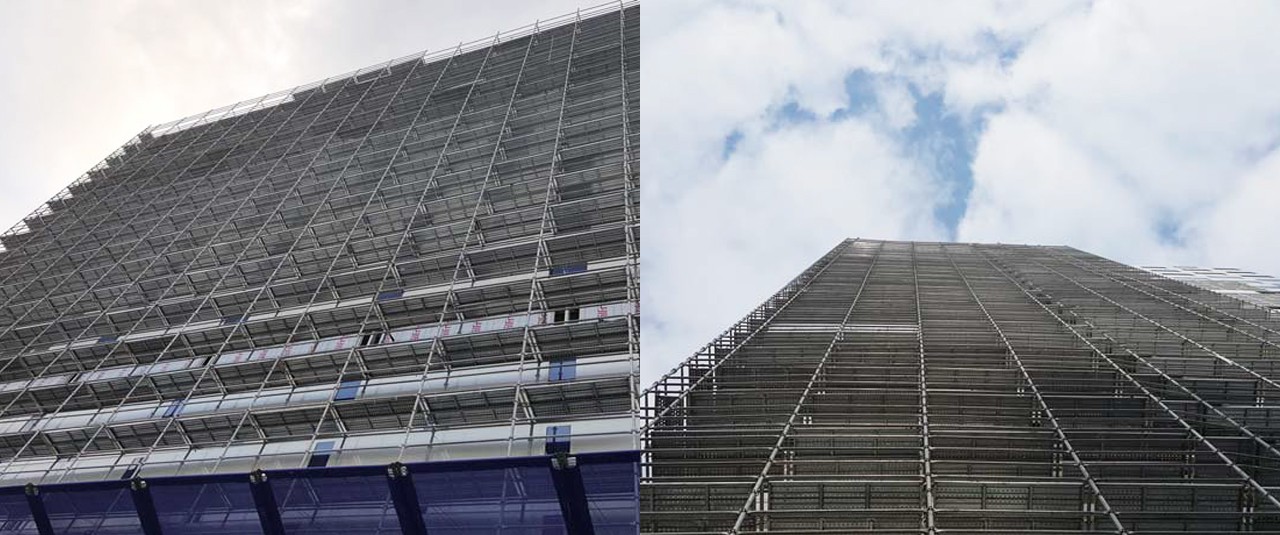

    다양한 모듈과 원하는 높이(100m)까지 시공이 가능하며 어떠한 공사규모 및 조건에서도 적용이 가능합니다.
시스템 비계 붕괴시뮬레이션

COLLAPSE SIMULATION

신영스틸의 시스템비계
높은 강도의 재질을 사용하고 플랜 지의 구조를 개선하여 무게는 줄이고 강도는 높아졌습니다. 또한 자재의 하중과 작업자의 안전성을 증가시킨 것은 물론, 간단한 체결 방식으로 작업의 효율성이 좋아집니다.
