합벽지지대의 설치 단순화 및 구조적 안정성은
원가절감과 공기단축에 기여합니다.

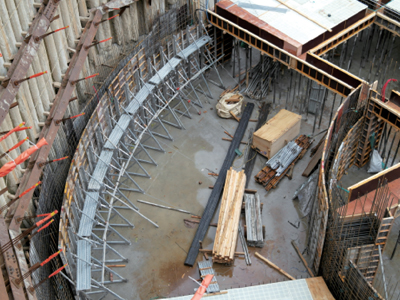

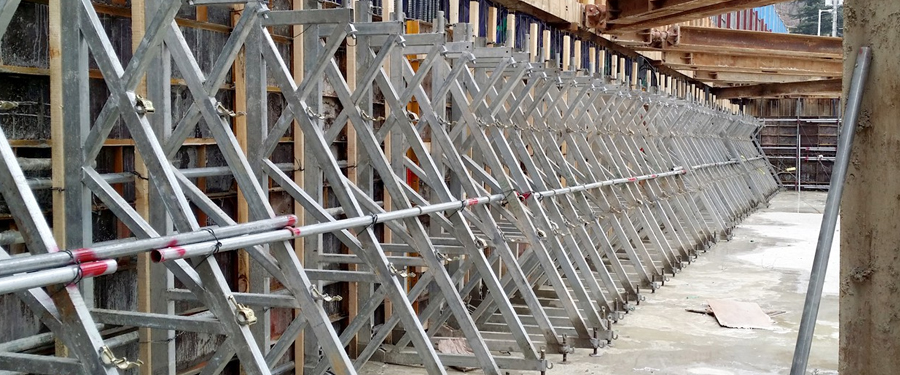

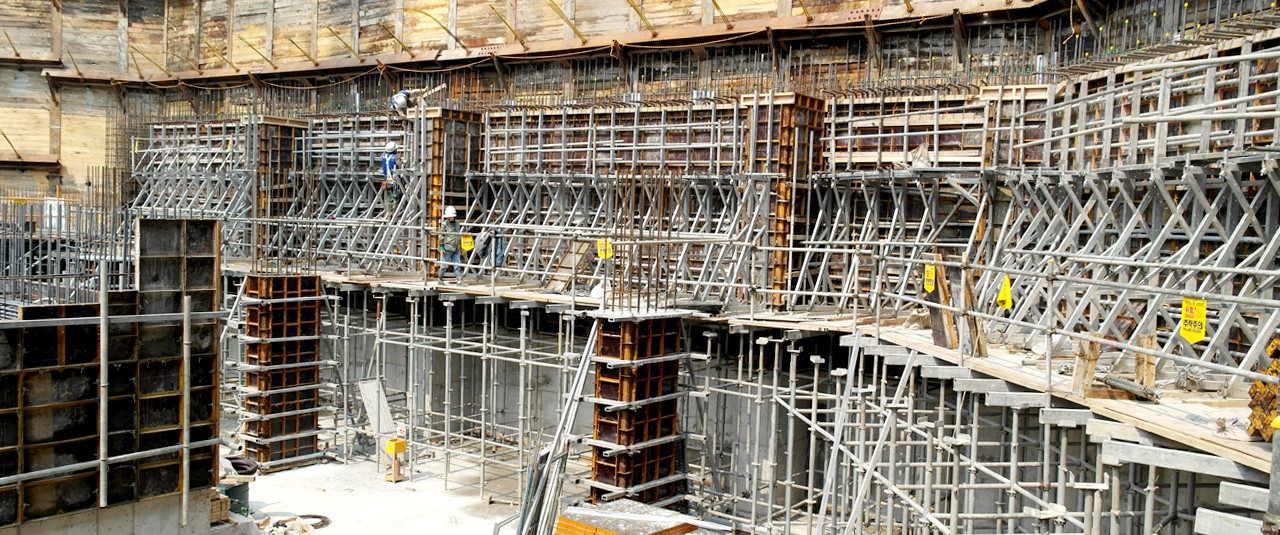

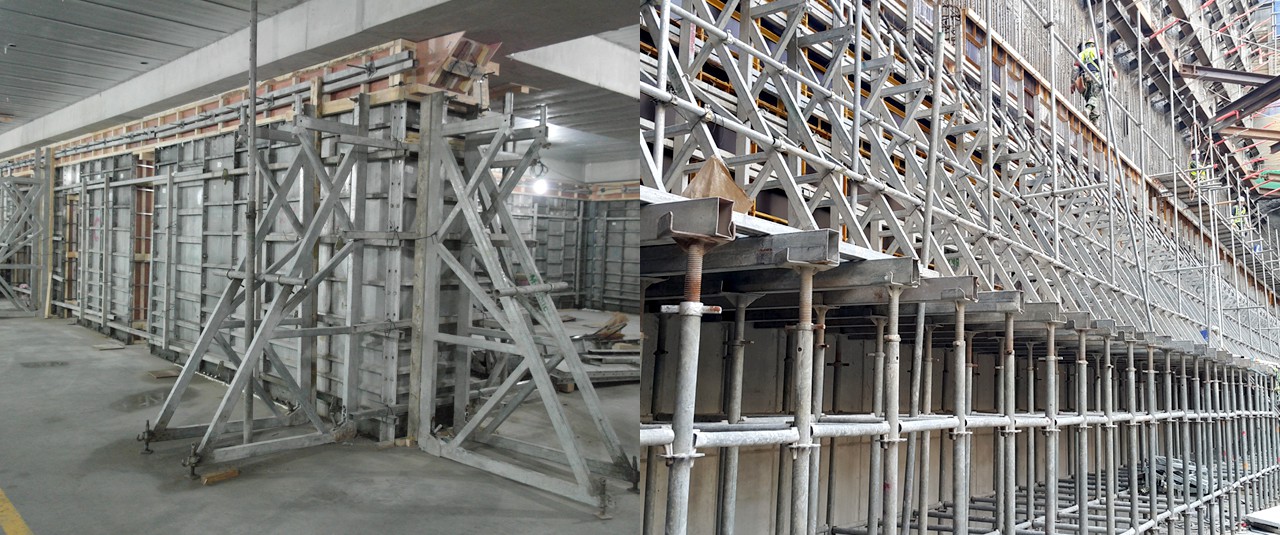

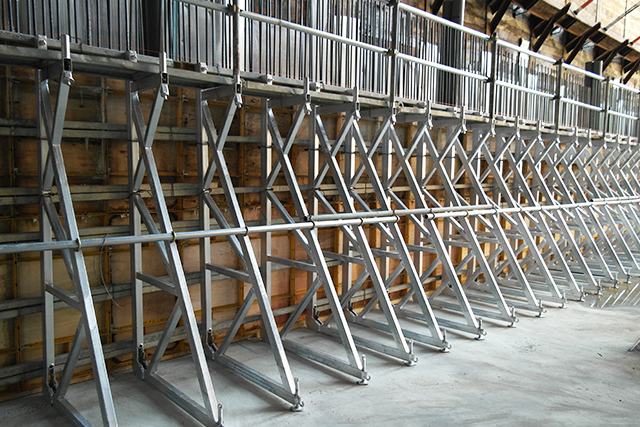

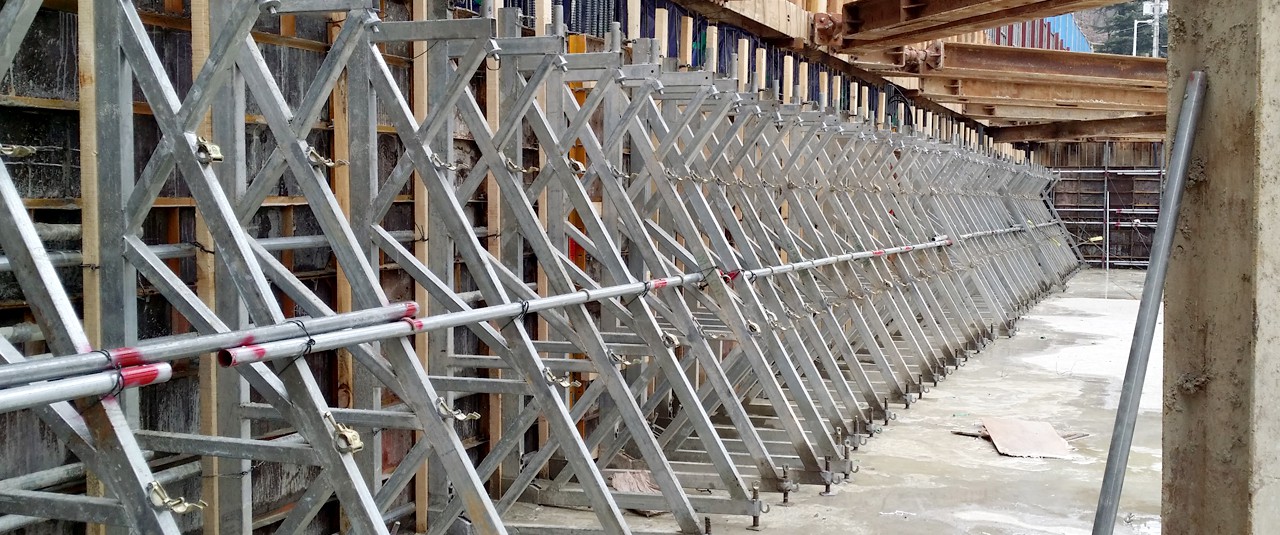

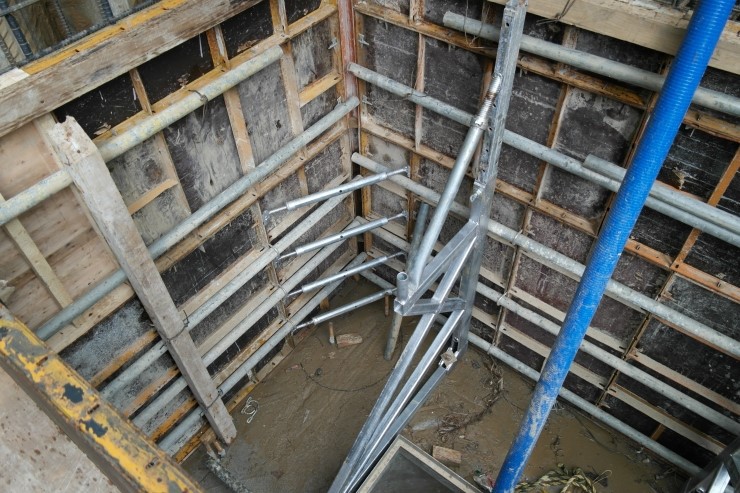

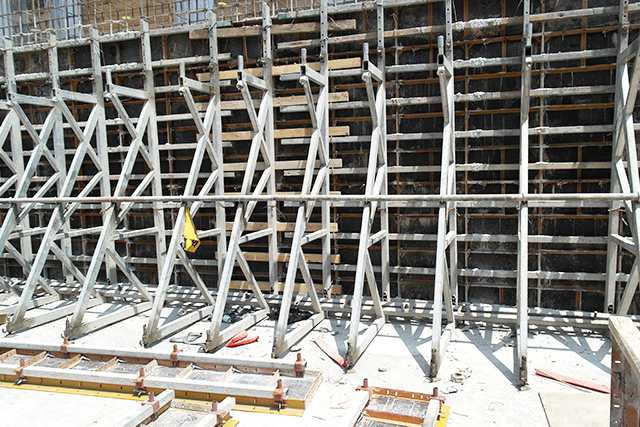

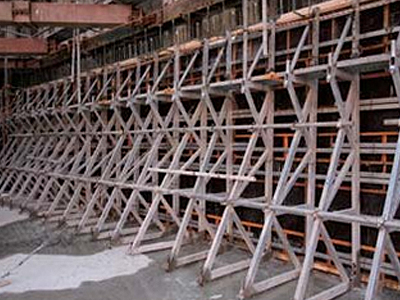

합벽지지대(엠콘)란?

ABOUT M-CON's

합벽지지대의 설치 단순화 및 구조적 안정성은 원가절감과 공기단축에 기여합니다.
  • 합벽지지대는 간단하고 취급 용이하며, 조립 및 설치 해체의 획수 감소로 인건비를 절감합니다.
  • 합벽지지대는 구조(Truss Frame)적 안정성 확보로 품질 관리가 용이하며, 내구성을 확보합니다.
  • 단순하고 쉽게 조립, 해체 할 수 있어 작업의 안정성을 향상하고 인건비를 절감합니다.
  • 가설 슬라브(Slab)를 설치하지 않고 합벽이어치기를 할 수 있어 공기를 단축하고 비용을 절감합니다.
  • 가볍고, 1인 작업이 가능합니다.
  • 하부 잭(Jack)으로 손쉽게 수직도를 조절하며, 타설높이를 100mm간격으로 조절 가능합니다.

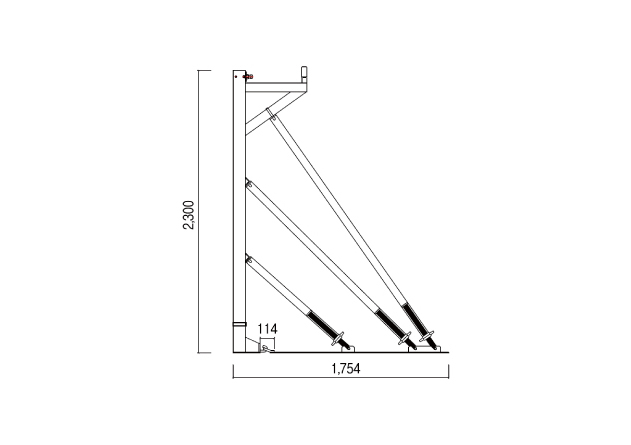

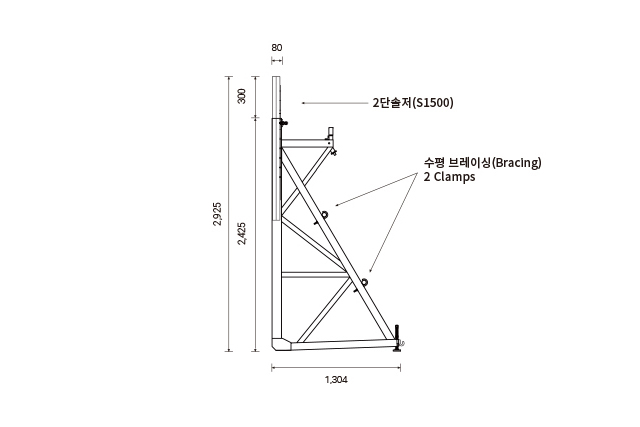

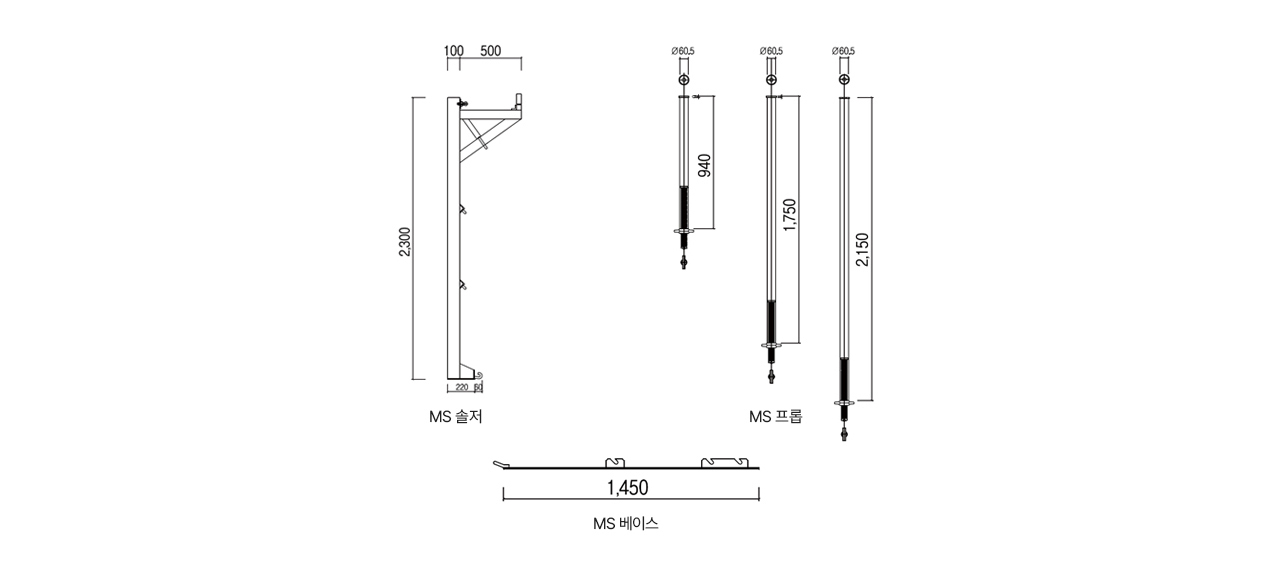

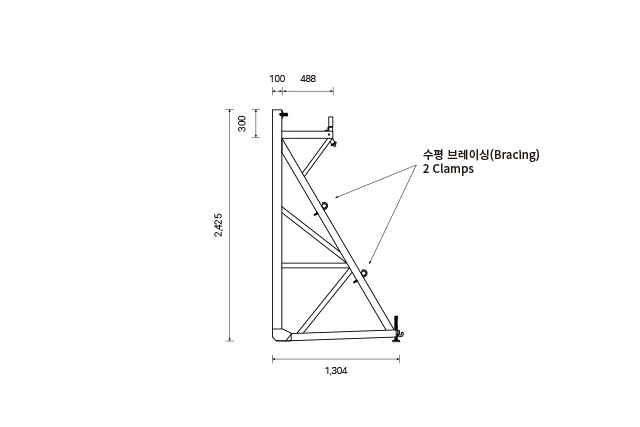

MF135
(시공높이 1.35~2.35m)

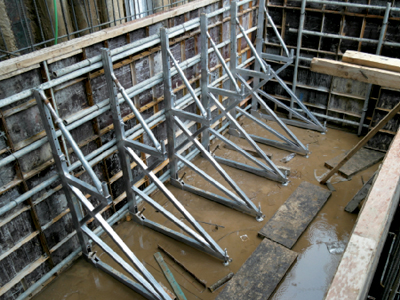

램프 (Ramp)

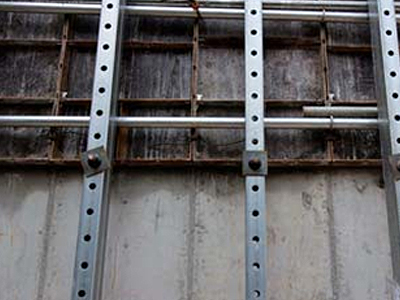

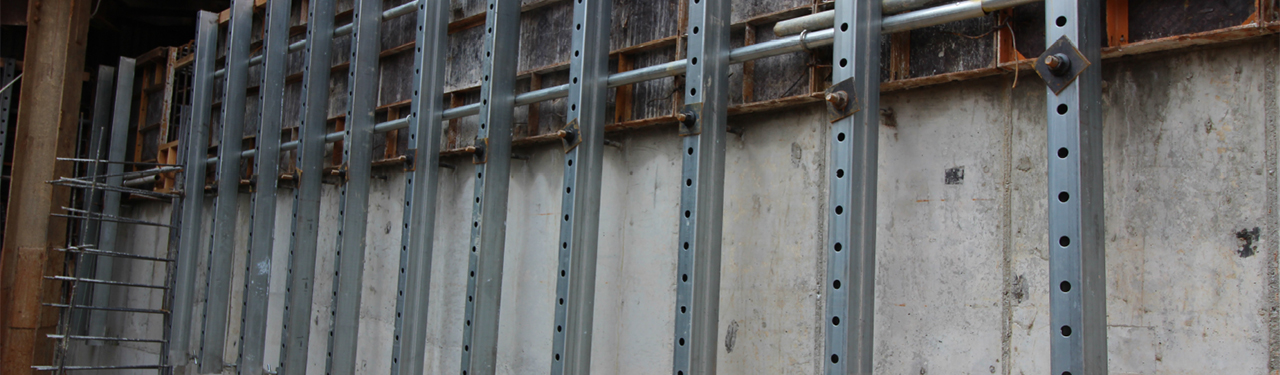

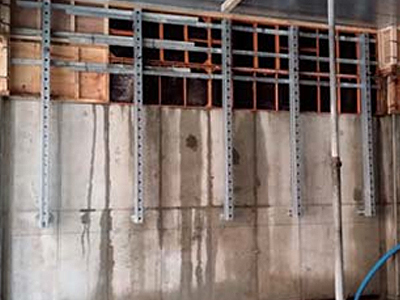

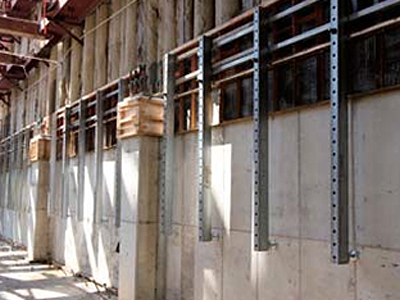

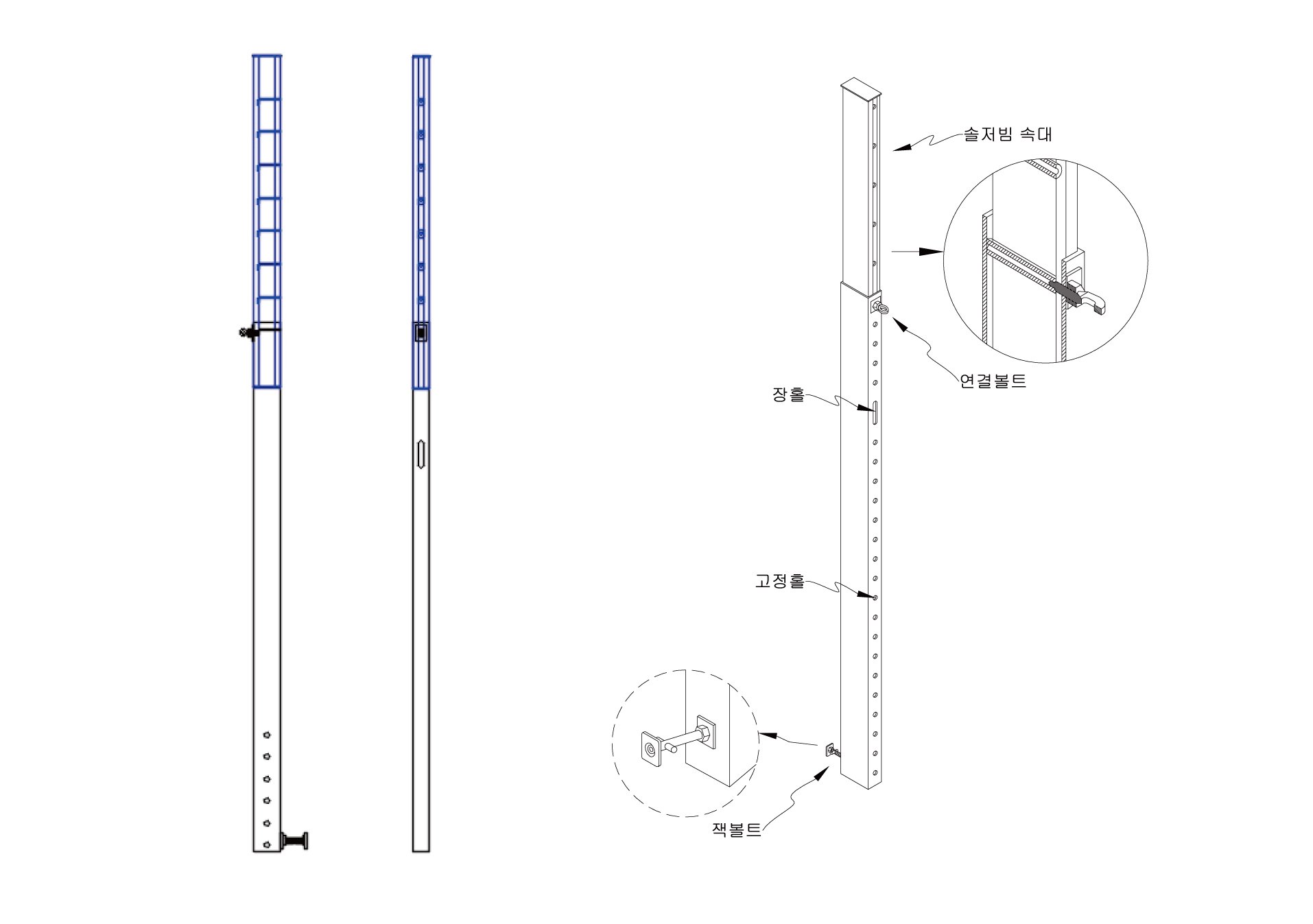

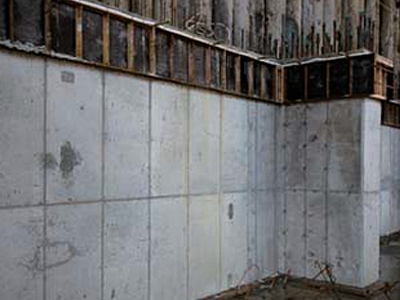

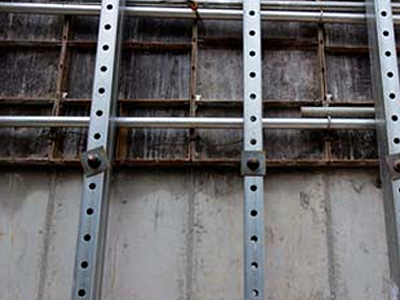

합벽이어치기 솔저(Soldier)

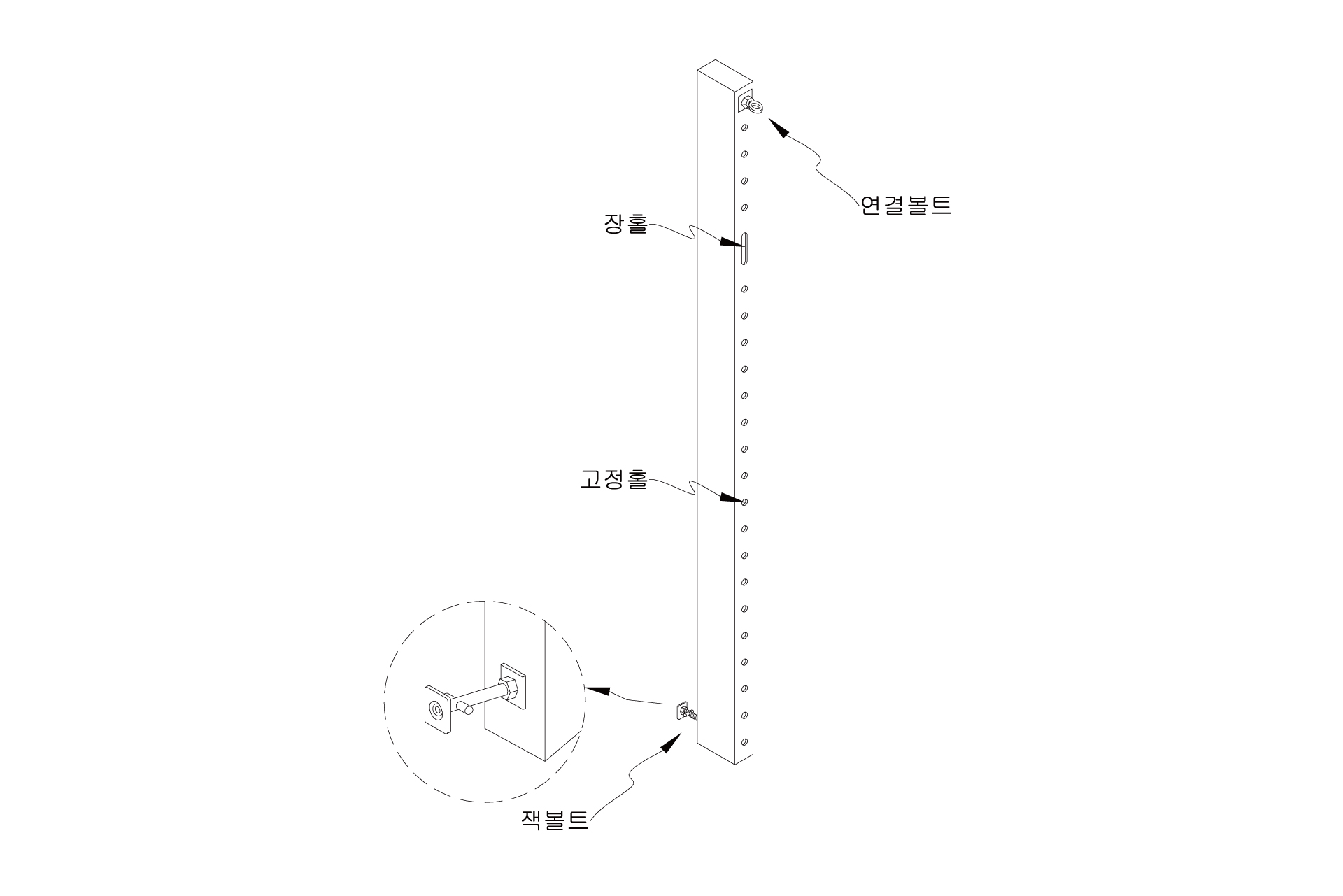

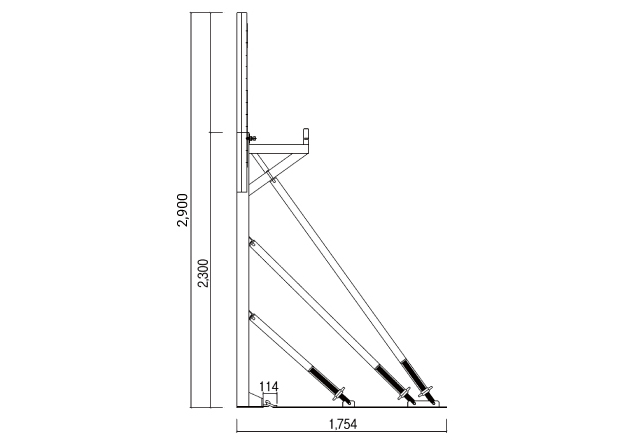

SS240
(BxHxL:75x125x2,400/SS500,16Kg/EA)

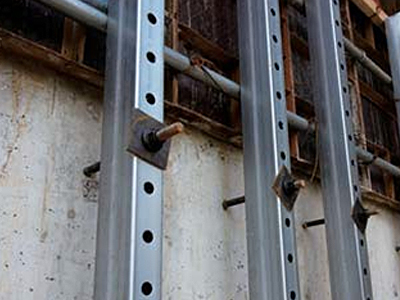

- 이어치기용 앵커(L700)를 수평 매립(외부노출 300mm, 설치간격:별도협의)합니다.

- SS240을 앵커에 조립하고, 좌우수직도를 확인합니다.

- SS240의 하부JACK을 조절하여 전 후 수직도를 확인합니다.

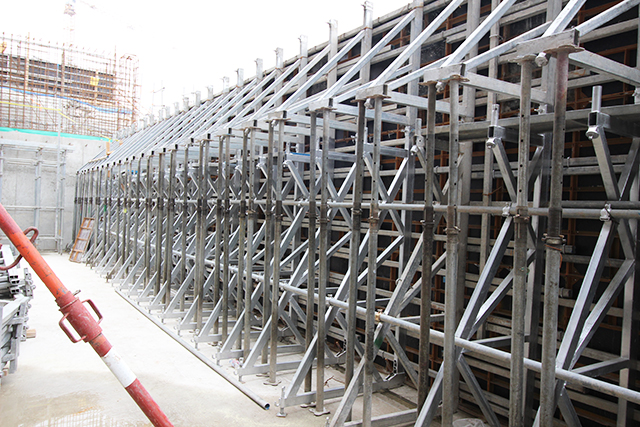

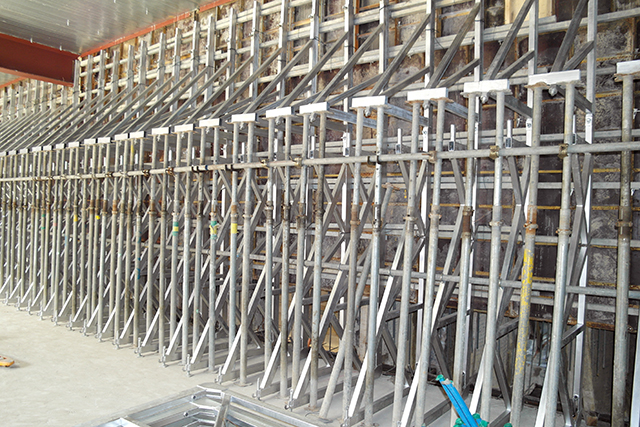

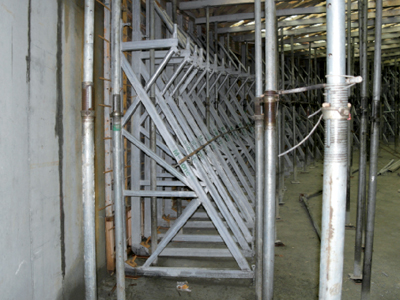

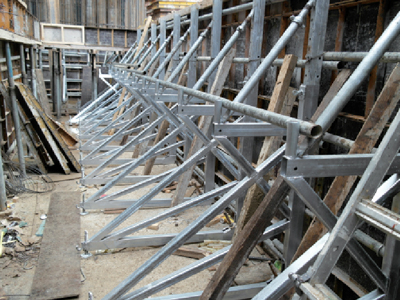

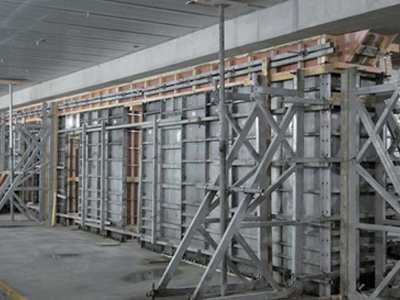

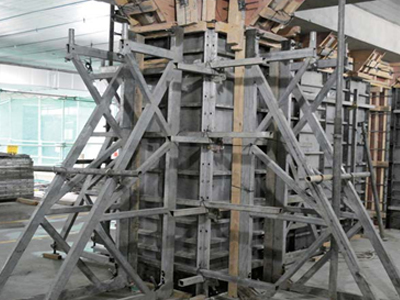

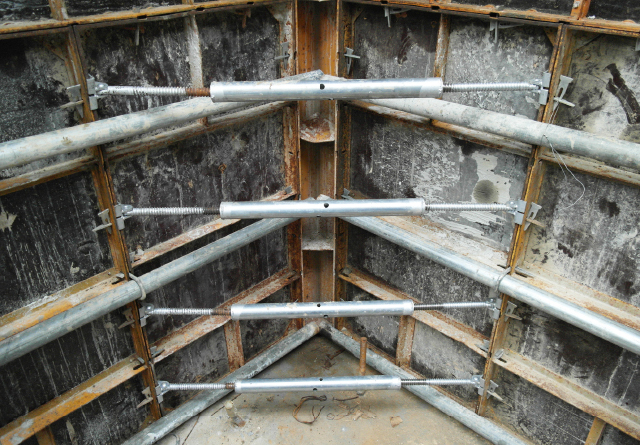

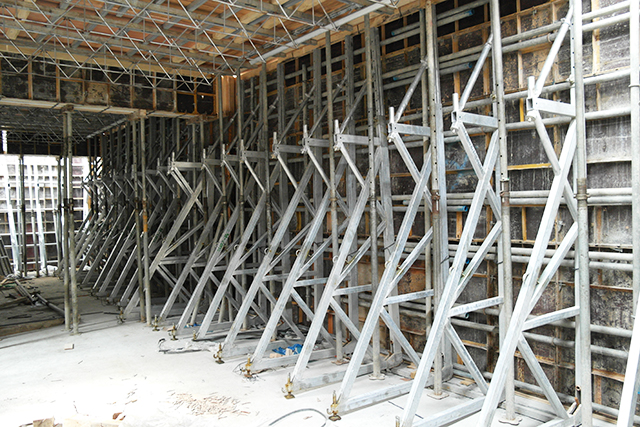

벽기둥 시공
합벽지지대(엠콘) 설치순서

SEQUENCE

  • 구분 앵커규격
    매트(Mat)용 L500/L600/L700
    슬래브(Slab)용 L400/L500/L600
    이어치기용 L700
    1

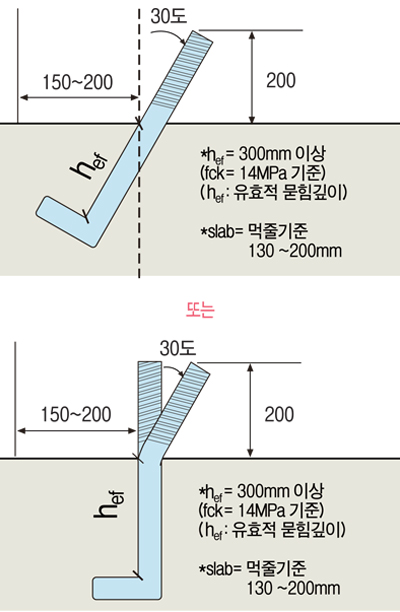

    앵커를 아래 그림과 같이 매립하고, 매립앵커의 산 부분에 콘크리트가 묻히는 것을 방지하기 위해 비닐캡을 씌웁니다.
    (ø22, SS400)

  • 2

    매트 콘크리트 타설 전, 앵커를 30˚ 매립, 또는 90˚ 매립하고 타설 후, 30˚로 구부립니다.

  • 3

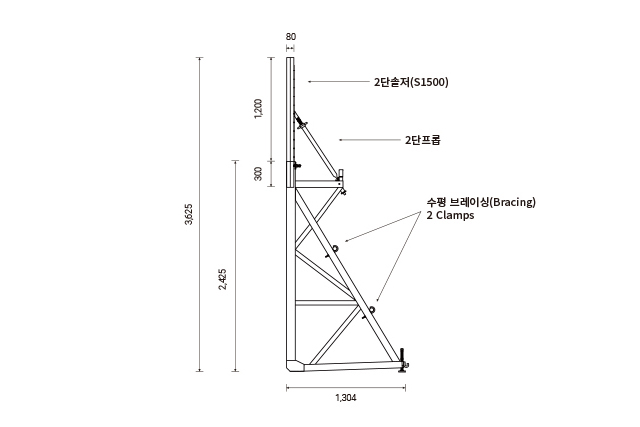

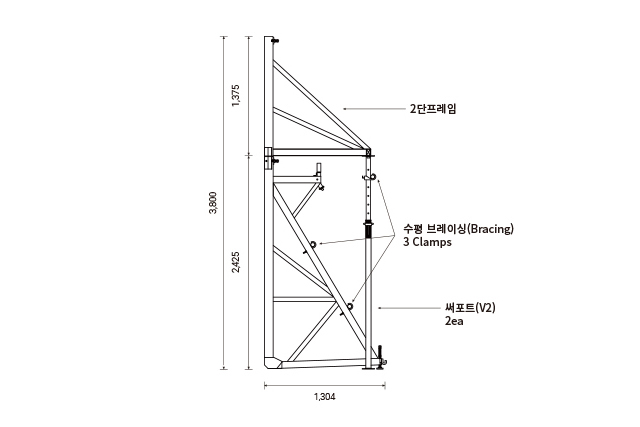

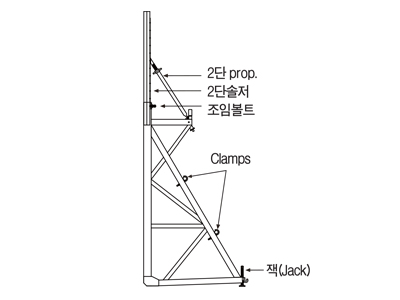

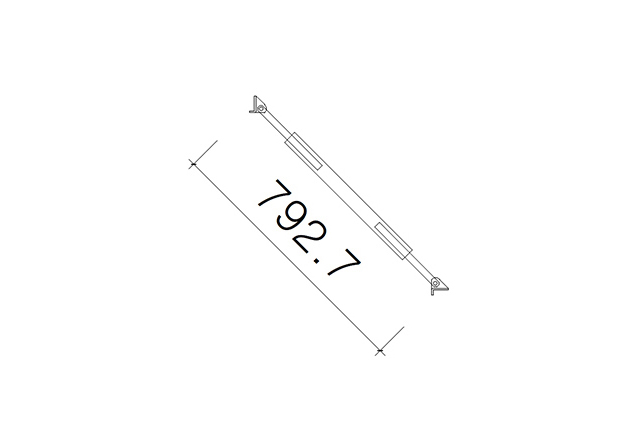

    ① 엠콘에 2단 솔저를 끼웁니다.
    ② 조임 볼트로 고정합니다.
    ③ 2단 솔저에 2단 prop.를 끼웁니다.
    ④ 2단 prop. 조절 너트로 고정합니다.

  • 4

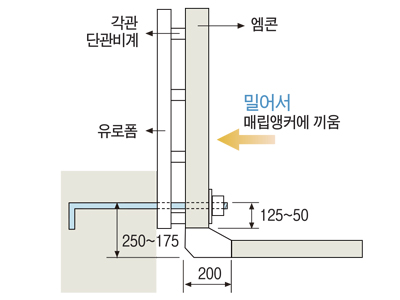

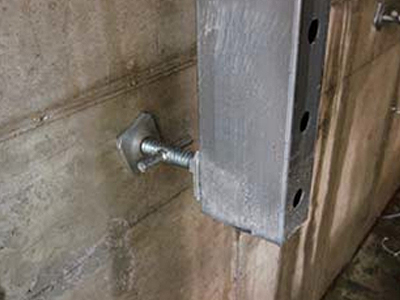

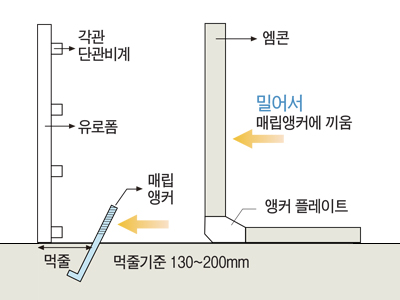

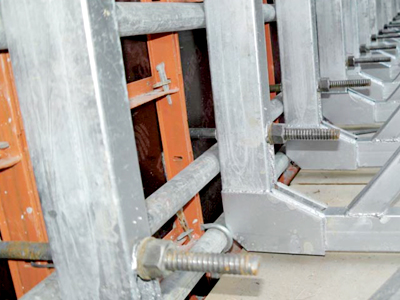

    엠콘의 베이스 플레이트를 밀어서 매립앵커를 끼운 후, 앵커너트로 고정시킵니다.

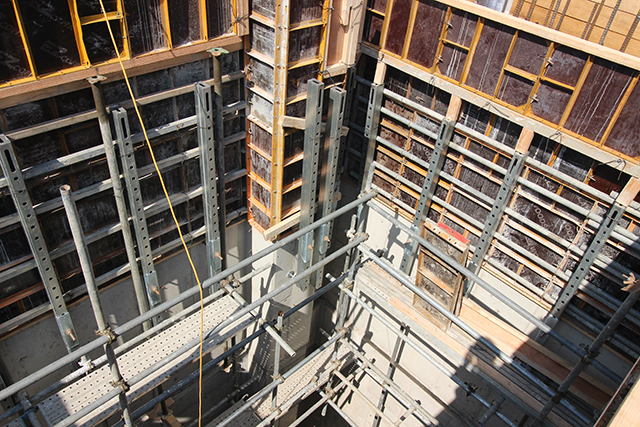

이어치기 구간
  • 구분 앵커규격
    매트(Mat)용 L500/L600/L700
    슬래브(Slab)용 L400/L500/L600
    이어치기용 L700
    1

    앵커를 아래 그림과 같이 매립하고, 매립앵커의 산 부분에 콘크리트가 묻히는 것을 방지하기 위해 비닐캡을 씌웁니다.

  • 2

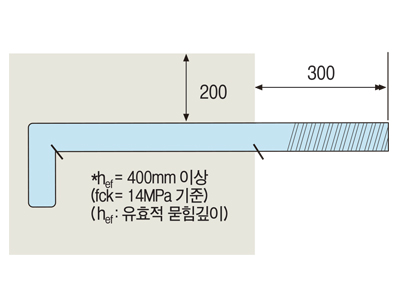

    이어치기 앵커를 수평 (벽기준 90˚)으로 매립합니다.

  • 3

    시스템 서포트, 조립식 비계, 서포츠 등을 이용하여 이어치기 받침대를 설치합니다.

  • 4

    ① 엠콘에 2단 솔저를 끼웁니다.
    ② 조임볼트로 고정합니다.
    ③ 2단 솔저에 2단 prop.를 끼웁니다.
    ④ 2단 prop. 조절너트로 고정합니다.

  • 5

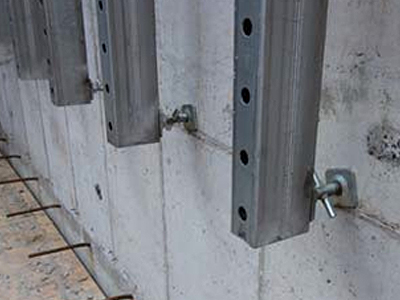

    수평으로 내립된 앵커에 엠콘을 밀어서 설치합니다.

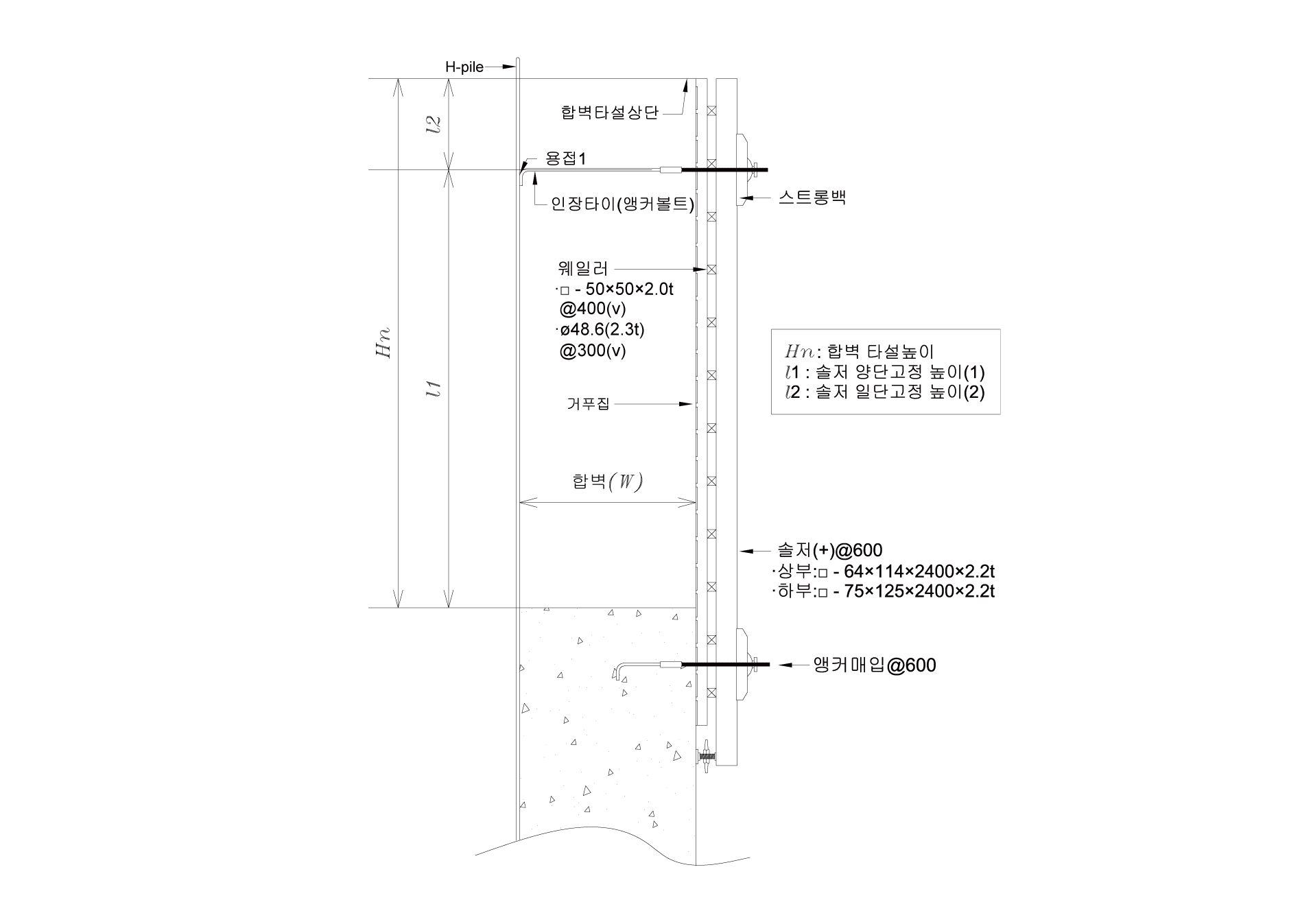

  • 6

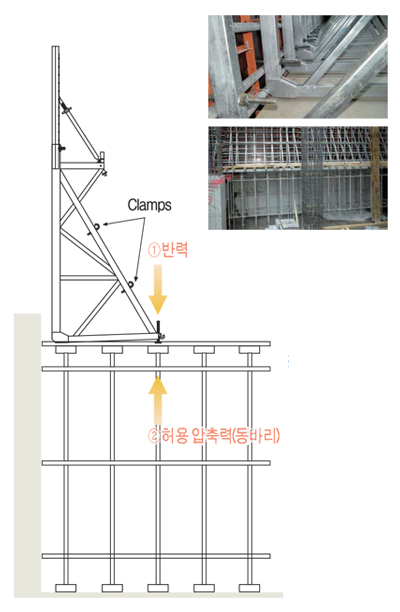

    엠콘 이어치기 설치

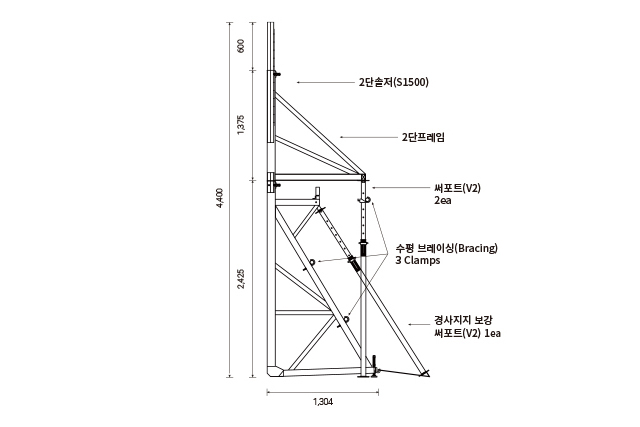

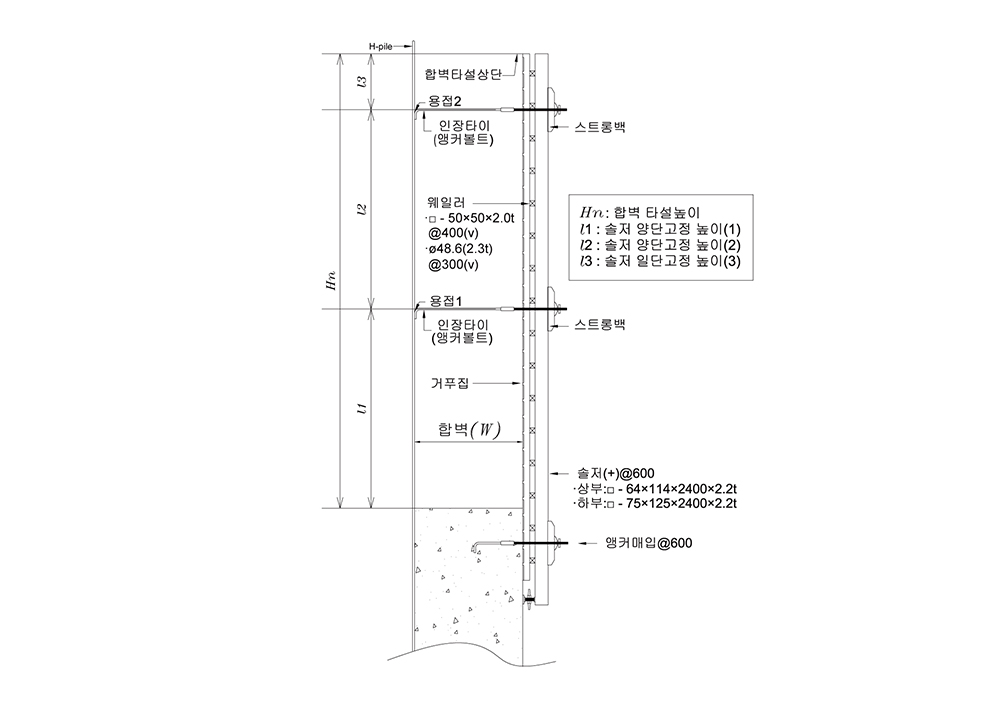

    ※ MF340
    타설높이 Hn = 3.6m
    설치간격@ = 0.6m 기준

    1) 반력 = 6.4kN(6.5ton)
    2) 허용압축력(동바리) = 72.9kN(7.5ton)
