빔프레임

Home 제품개요 빔프레임

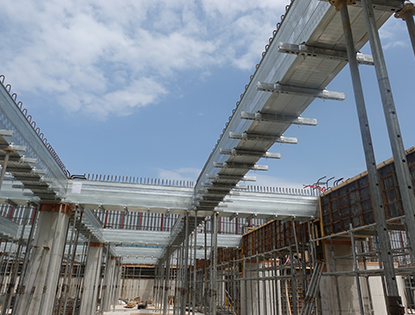

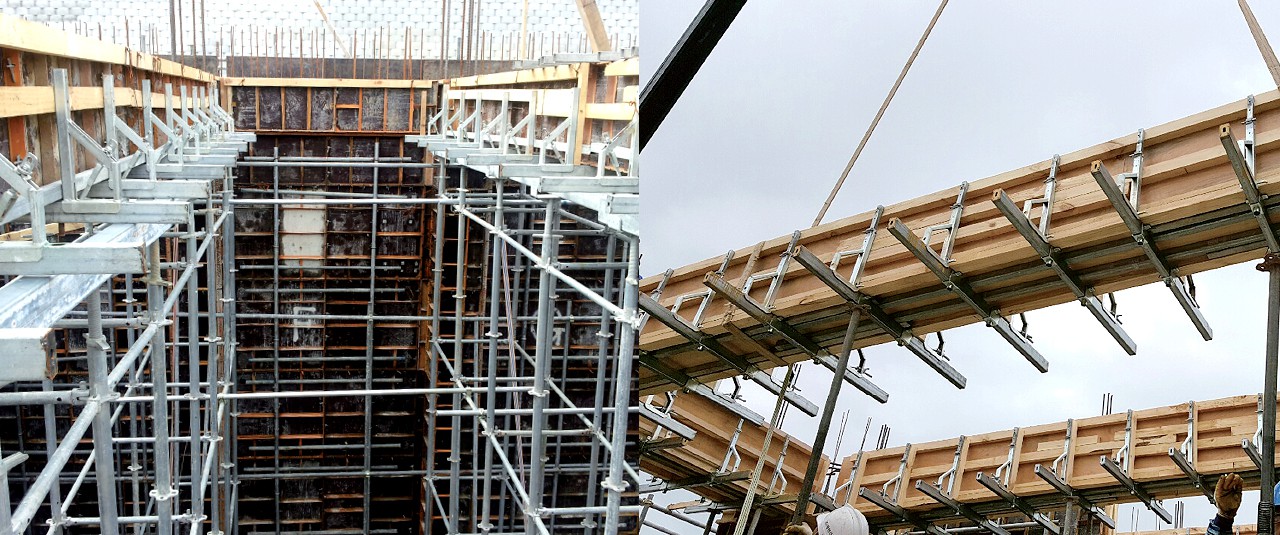

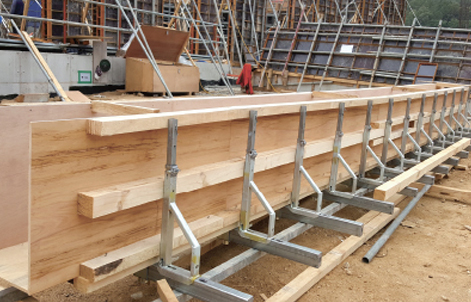

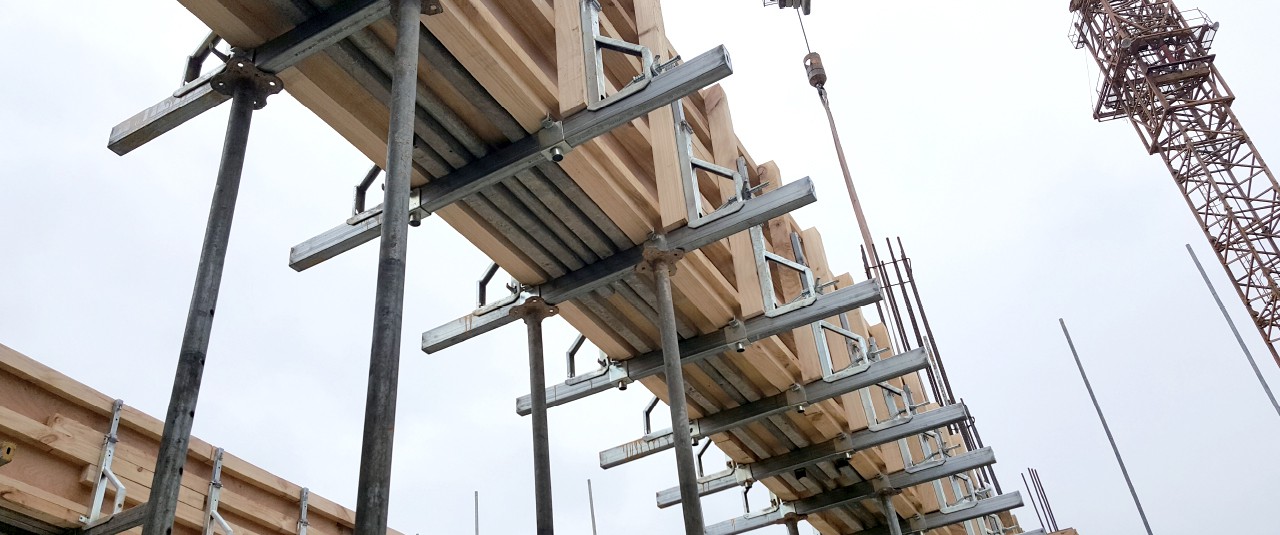

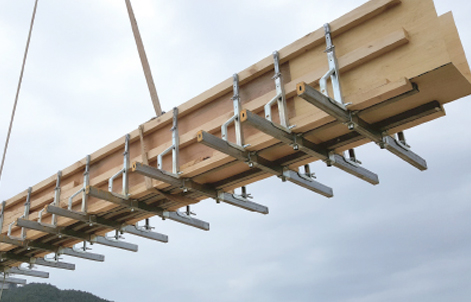

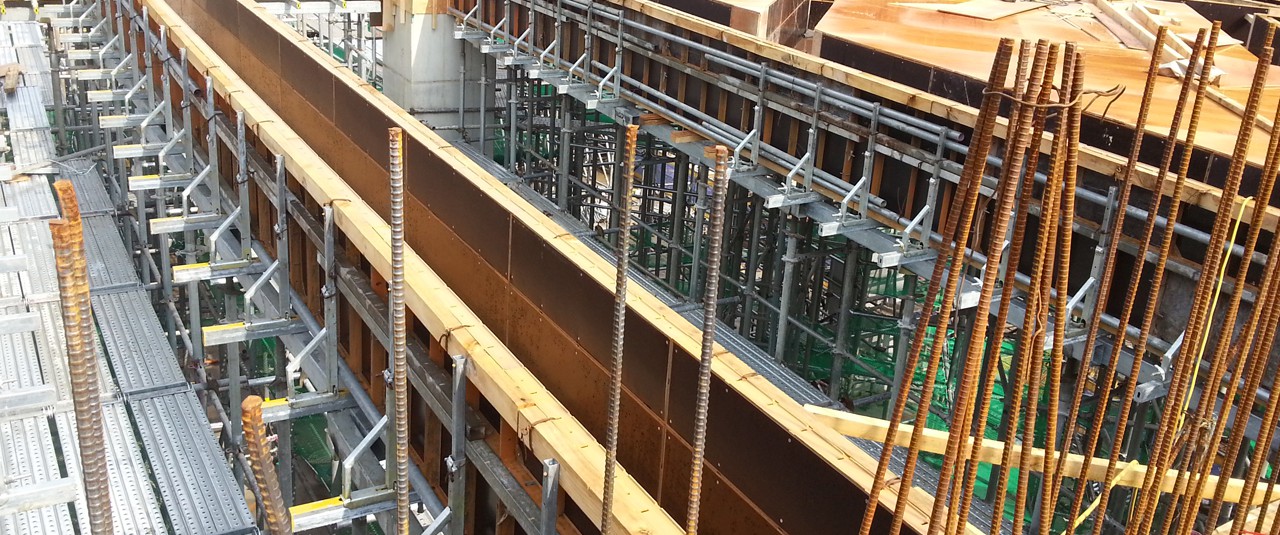

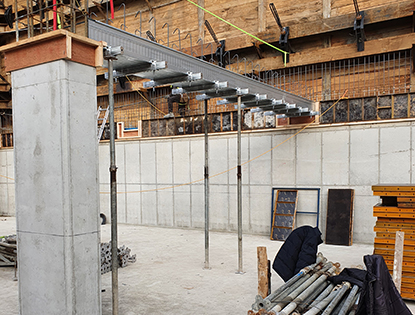

빔프레임은 각종 건축물의 보와 슬라브 작업에
동시 설치가 가능하고 안전성이 뛰어납니다.

빔프레임의 특·장점 ADVANTAGE

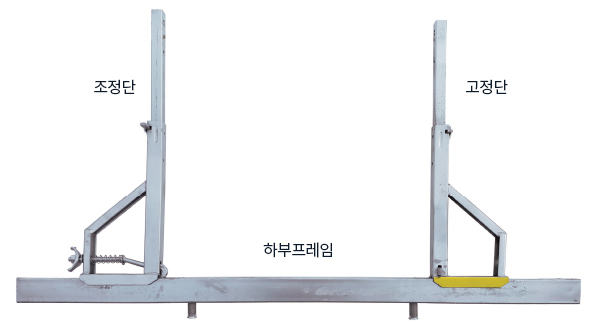

규격	사용범위
75 x 45 x 1500 하부프레임	400 - 850 (폭-유로폼+옆면장선재 고려)
40 x 40 x 450 하부프레임	450 - 750 (높이)

각종 건축물의 보와 슬라브 작업에 동시 설치가 가능하고 FORM TIE를 사용하지 않아 경제적이며 목재 투입이 적고 자손률이 적으며 안전성이 뛰어나다.

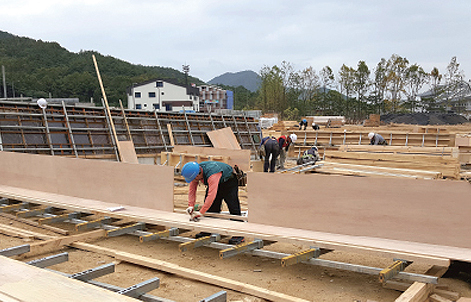

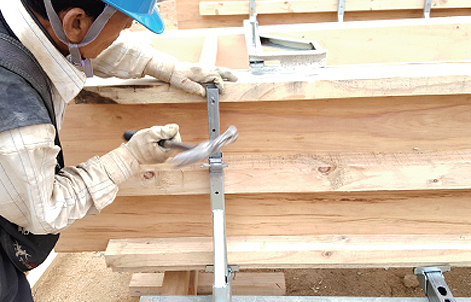

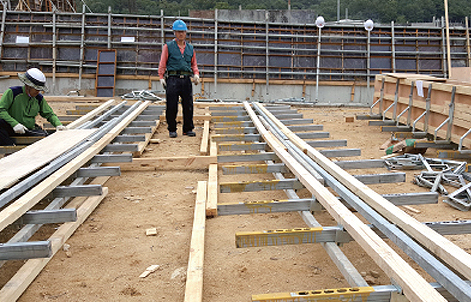

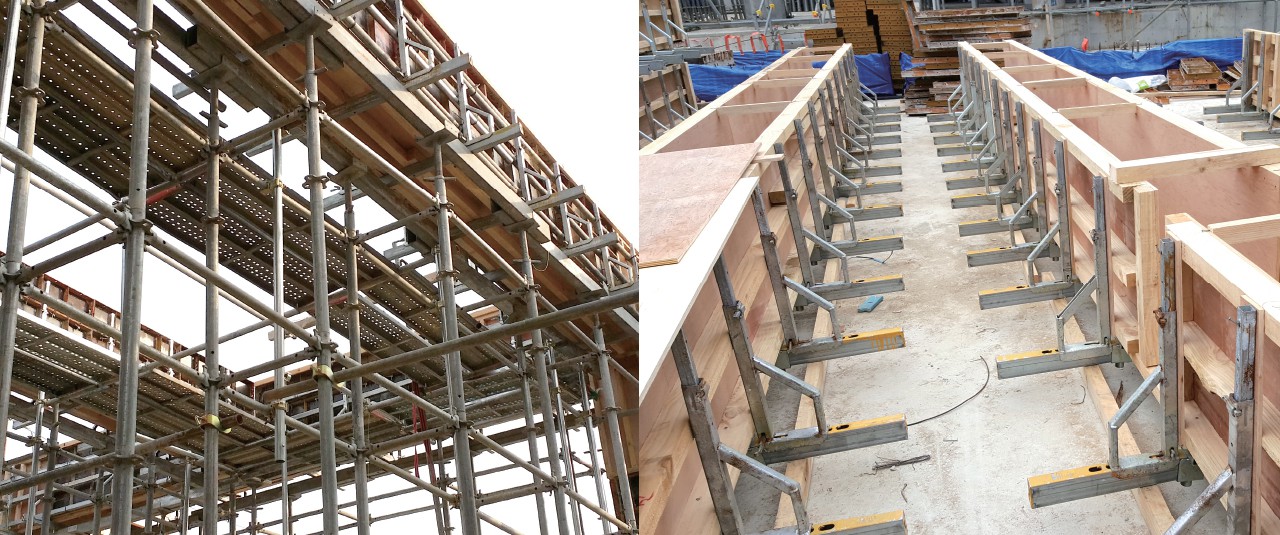

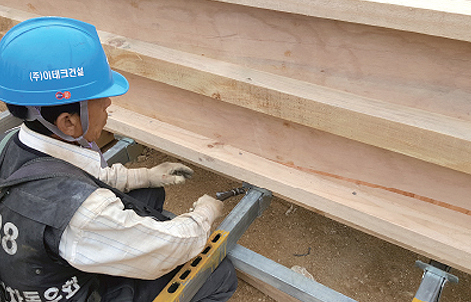

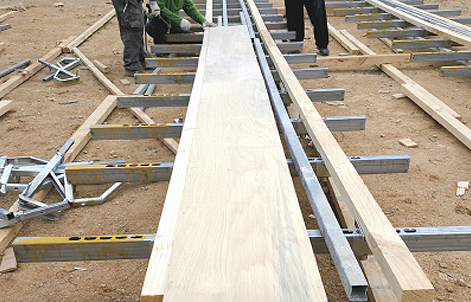

빔프레임 시공순서도 SEQUENCE

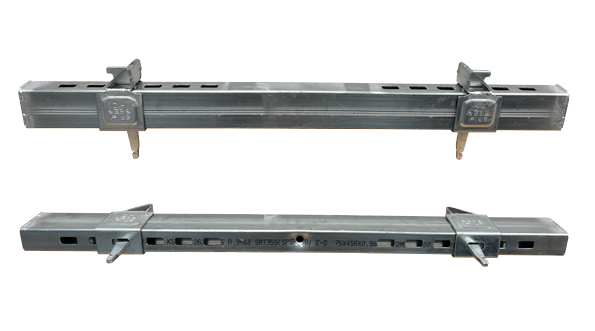

DH보빔프레임 규격 및 시공범위 STANDARD

Type	규격	중량	시공범위
L-1000	45 x 75 x 960(2.2t)	5.3kg	300~800
L-1300	45 x 75 x 1260(2.2t)	6.5kg	600~1100

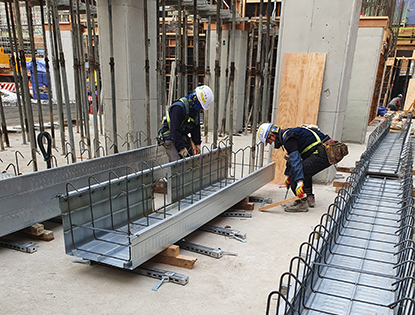

DH보빔프레임 특징 ADVANTAGE

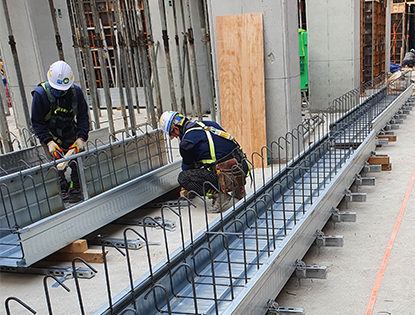

적은 인원으로 틀 고정작업 설치, 해체가 가능하여 인건비가 절감되며 지지하기 위한 추가적인 부자재가 필요 없이 파이프써포트에 바로 연결 가능

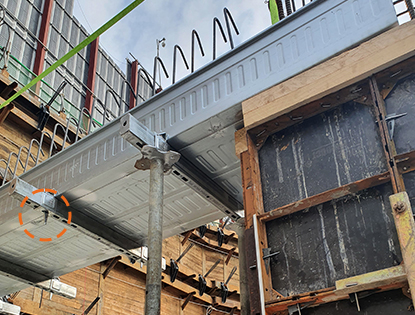

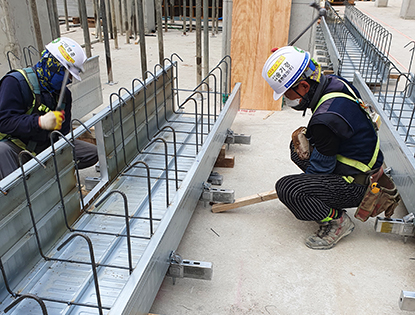

DH보 하부의 시공하기 어려운 각재 고정작업이 없고, 체결핀에 파이프서포트를 바로 고정하기 때문에 설치, 해체 작업 순서가 간단하여 안전 사고를 예방

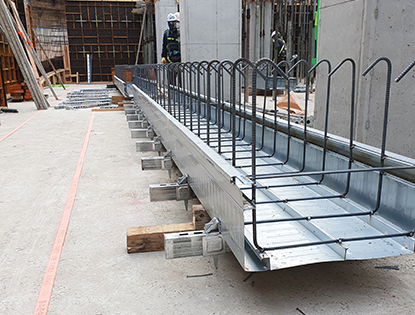

보 연결후 핀고정으로 간단히 설치가 완료되어 작업시간이 단축돼 생산성이 좋다

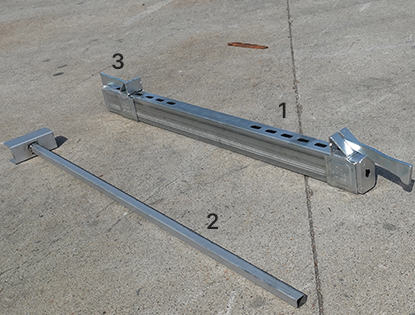

DH보빔프레임 구성

1)DH빔프레임몸체, 2)포크로구성

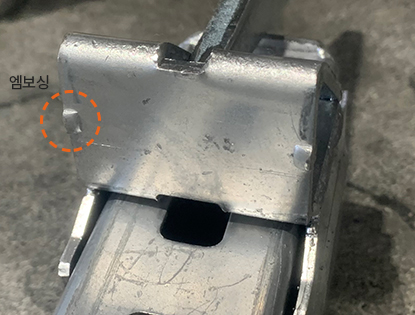

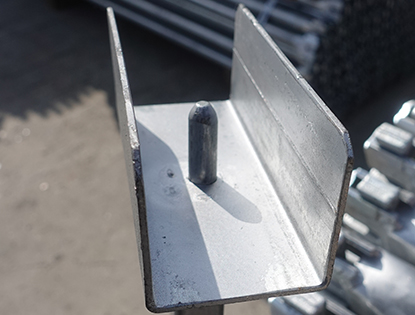

DH빔프레임 몸체는 300~800폭의 보작업이 가능하며 양쪽 끝에 체결핀이 있어 프레임 고정시 망치를 사용하여 핀을 체결함 또한 3)보와 만나는 부분은 엠보싱 처리가 되어 있어 보결합을 더 견고하게 함
포크는 DH보와 빔프레임 해체시 사용하며, 3)포크헤드의 침부분을 몸체 가운데에 있는 홈에 삽입하여 몸체를 제거함
